Vad är den största fördelen med pressgjutning?

Den största fördelen med pressgjutning är dess förmåga att producera stora volymer av komplexa, dimensionellt noggranna metalldelar med hög hastighet med minimal efterbearbetning. I en enda produktionscykel ger pressgjutning snäva toleranser, jämna ytfinishar och konsekvent repeterbarhet som få andra metallformningsprocesser kan matcha. För industrier där precision och genomströmning både spelar roll - fordon, elektronik, flyg, konsumtionsvaror - är pressgjutning i skärningspunkten mellan effektivitet och kvalitet.

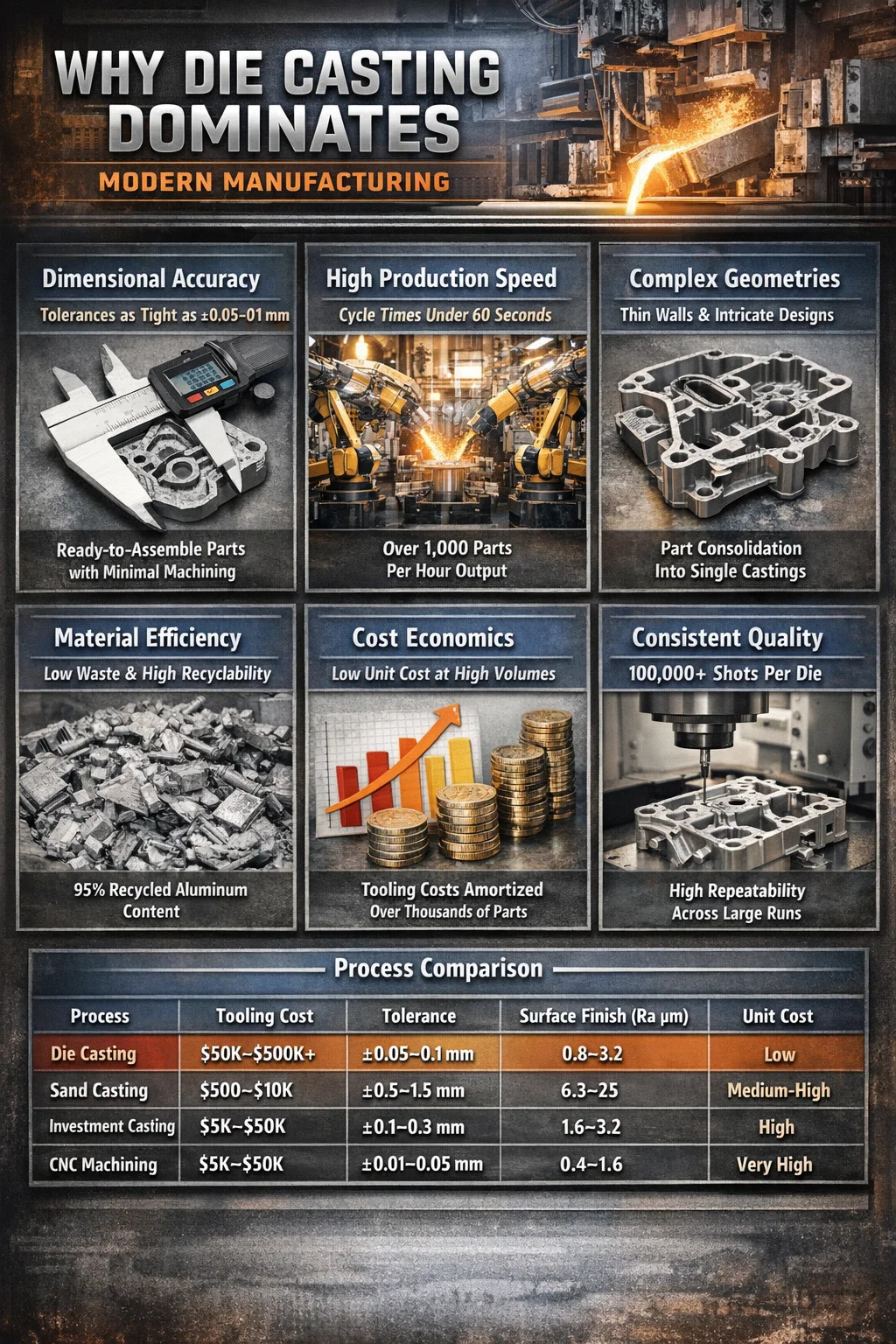

Denna artikel bryter ner exakt varför pressgjutning har sin dominerande ställning inom modern tillverkning, och täcker dimensionell noggrannhet, hastighet, materialeffektivitet, kostnadsekonomi och hur det kan jämföras med konkurrerande processer.

Måttnoggrannhet och snäva toleranser

Pressgjutning uppnår konsekvent lika snäva toleranser som ±0,1 mm på de flesta funktioner och i precisionsverktygsinställningar kan toleranser på ±0,05 mm uppnås. Denna noggrannhetsnivå är inbyggd i själva processen - smält metall injiceras under högt tryck (från 1 500 till över 25 000 psi beroende på legering och detaljgeometri) i härdade stålformar som bibehåller sin form över hundratusentals skott.

Vad detta betyder i praktiken: delar kommer ut ur pressgjutningsprocessen redo att monteras eller kräver endast mindre sekundär bearbetning. Hål, trådar, utsprång, ribbor och underskärningar kan ofta gjutas direkt in i delen. Jämfört med sandgjutning, som vanligtvis håller toleranser på ±0,5 mm eller sämre, minskar pressgjutning behovet av CNC-finbearbetning avsevärt.

För växellådshus för bilar, till exempel, måste hålplatserna för lagersäten hållas inom bråkdelar av en millimeter. Pressgjutna aluminiumhöljen uppnår detta direkt från formen, vilket minskar maskintiden per del från vad som kan vara 20 minuters CNC-arbete ner till 3–5 minuter av lätt efterbehandling.

Hög produktionshastighet och cykeltid

Hastighet är en av de avgörande styrkorna i pressgjutningsprocessen. Beroende på detaljstorlek och legering varierar cykeltiderna från under 10 sekunder för små pressgjutna zinkkomponenter till 60–90 sekunder för större aluminiumdelar. En enda formgjutningsmaskin som kör en form med flera kaviteter kan producera tusentals färdiga delar per skift.

Särskilt zinkpressgjutning är exceptionellt snabb. Små zinkkomponenter - kopplingshus, låsmekanismer, miniatyrkonstruktionsdelar - kan tillverkas i hastigheter som överstiger 1 000 skott i timmen på varmkammarmaskiner. Denna genomströmning går helt enkelt inte att uppnå med investeringsgjutning, smide eller bearbetning från stånglager.

Högtrycksgjutningslinjer (HPDC) inom fordonssektorn körs nästan kontinuerligt, med automatiserad delextraktion, trimning och kvalitetsinspektion integrerade direkt i cellen. En väl optimerad HPDC-cell som producerar motorfästen eller växelhus i aluminium kan producera 400 till 600 kompletta delar per skift , med minimal operatörsingripande.

Denna hastighetsfördel förenar framför stora produktionsserier. När du behöver 500 000 identiska delar per år, amorteras verktygskostnaden per enhet snabbt, och cykeltidsfördelen översätts direkt till lägre arbetskostnad per del.

Komplex geometrikapacitet

Pressgjutning möjliggör tillverkning av detaljer med geometrikomplexitet som skulle vara oöverkomligt dyra med bearbetning, och ofta omöjligt med smide. Invändiga passager, tunna väggar, komplexa yttre profiler, integrerade monteringsfunktioner och dekorativa ytstrukturer kan alla integreras i en enda formgjuten del.

Tunnväggskapacitet

Pressgjutningar av aluminium uppnår rutinmässigt väggtjocklekar på 1,5 till 2,5 mm . Zink, som har överlägsen flytbarhet, kan producera väggar så tunna som 0,4 mm i små delar. Denna förmåga är avgörande för viktminskning i fordons- och flygtillämpningar, och för storleksminskning i hushållselektronikskåp.

Delkonsolidering

En av de mest ekonomiskt betydelsefulla tillämpningarna av formgjutningsgeometris förmåga är delkonsolidering - att kombinera vad som tidigare var flera tillverkade och monterade komponenter till en enda pressgjuten del. Teslas användning av pressgjutning i storformat (Giga Casting) konsoliderades över 70 individuella stämplade och svetsade delar i den bakre underredesstrukturen på Model Y till en enda pressgjutning av aluminium. Detta eliminerade monteringsfixturer, svetsrobotar och sammanfogningsoperationer över en stor del av karossstrukturen.

Liknande logik gäller i mindre skala inom många branscher. Ett gjutet hydrauliskt grenrörsblock kan ersätta ett bearbetat block plus flera svetsade kopplingar och portar, vilket minskar både antalet delar och potentiella läckagepunkter.

Ytfinishkvalitet

Pressgjutning ger ytfinish i intervallet av Ra 0,8 till 3,2 µm direkt från formen, utan ytterligare bearbetning eller polering. Detta är betydligt jämnare än sandgjutning (Ra 6,3–25 µm) och jämförbart med lätta bearbetningsoperationer.

Den släta gjutna ytan är lämplig för direktmålning, pulverlackering, anodisering eller plätering utan omfattande ytbehandling. För konsumentinriktade produkter – handtag, höljen, dekorativa detaljer – innebär detta lägre efterbehandlingskostnader och snabbare tid till ett säljbart utseende.

Pressgjutningsverktyg kan också inkorporera texturerade ytor, logotyper, artikelnummer och fina detaljer direkt i formytan, så att varumärke och identifiering gjuts in i stället för att tillämpas som sekundära operationer.

Materialeffektivitet och återvinningsbarhet

Pressgjutning är en process i nästan nätform, vilket innebär att volymen metall i det färdiga gjutgodset är nära den förbrukade metallvolymen. Till skillnad från bearbetning från fast ämne – där materialavlägsnandehastigheter på 50–80 % är vanliga för komplexa delar – genererar pressgjutning relativt lite skrot. Löparsystem, översvämningsbrunnar och flash trimmas av och återvinns direkt tillbaka till smältugnen.

De primära legeringarna som används vid pressgjutning - aluminium, zink, magnesium och kopparbaserade legeringar - är alla mycket återvinningsbara. Sekundära aluminiumlegeringar (framställda av återvunnet skrot snarare än primär smält metall) står för majoriteten av aluminium som används vid pressgjutning, och deras produktion kräver cirka 5 % av energin behövs för att producera primäraluminium från bauxitmalm. Detta gör pressgjutning till en i sig mer hållbar metallformningsprocess jämfört med de som förlitar sig på primär metallinsats.

I högvolymproduktion har även små förbättringar av metallutbytet betydande kostnadskonsekvenser. En anläggning som gjuter 10 000 kg aluminium per dag som förbättrar utbytet från 70 % till 75 % återvinner 500 kg säljbar metall per dag – en meningsfull minskning av insatskostnad och energiförbrukning.

Kostnadsekonomi i stor skala

Pressgjutning har höga initiala verktygskostnader — en produktionsform för en aluminiumdel med medelkomplexitet kostar vanligtvis mellan 50 000 och 250 000 USD , beroende på storlek, komplexitet och antal hålrum. För mycket stora strukturella gjutgods eller flerslidverktyg kan kostnaderna överstiga 500 000 USD. Denna frontladdade investering är den primära barriären för pressgjutning för applikationer med låga volymer.

Men när verktygskostnaden har skrivits av över en tillräcklig produktionsvolym - vanligtvis 20 000 till 50 000 delar eller mer - sjunker kostnaden per enhet för pressgjutning långt under alternativen. Kombinationen av snabba cykeltider, minimalt arbete per del, låga skrothastigheter och minskad sekundär drift skapar en enhetsekonomisk profil som konkurrerande processer inte kan matcha i volym.

Tabellen illustrerar var pressgjutning passar: det är inte det billigaste alternativet för låga volymer, och det matchar inte CNC-bearbetning för ultimat precision. Men för medel till hög volymproduktion av komplexa delar som kräver god noggrannhet, släta ytor och låg kostnad per enhet, intar den en position som ingen annan process helt kan ersätta.

Konsistens och repeterbarhet över långa produktionsserier

En härdad H13 stålform som används i aluminiumpressgjutning är vanligtvis klassad för 100 000 till 200 000 skott innan du kräver renovering eller utbyte. Zinkgjutformar, som arbetar under lägre temperaturer och tryck, överskrider rutinmässigt 1 000 000 skott . Under hela denna livslängd ändras formens dimensioner minimalt, vilket innebär att delens dimensioner förblir inom specifikationen från det första skottet till det sista.

Denna repeterbarhet är avgörande för tillverkning vid löpande band. När tusentals identiska delar måste passa ihop med andra komponenter från flera leverantörer är konsekvens lika viktigt som noggrannhet. Ett pressgjutet fäste som passar korrekt vid skott 1 bör passa lika bra vid skott 100 000 — och i en väl underhållen gjutningsoperation kommer den att göra det.

Moderna pressgjutmaskiner använder sluten processkontroll för att upprätthålla skottparametrar – insprutningshastighet, tryck, formtemperatur, kylningstid – inom snäva fönster, vilket ytterligare säkerställer att delarnas egenskaper förblir konsekventa över skift, operatörer och även anläggningar när samma formspecifikation används.

Legeringsalternativ och mekaniska egenskaper

Pressgjutning är inte begränsad till ett enda material. De vanligaste pressgjutlegeringarna erbjuder var och en en specifik prestandaprofil:

• Aluminiumlegeringar (A380, A383, ADC12): Det mest använda pressgjutningsmaterialet. Bra styrka-till-vikt-förhållande, utmärkt korrosionsbeständighet, bra värmeledningsförmåga. Draghållfasthet typiskt 300–330 MPa. Idealisk för fordonskonstruktionsdelar, elektronikhus, pumpkroppar.
• Zinklegeringar (Zamak 3, Zamak 5, ZA-8): Högre densitet än aluminium, men exceptionell gjutflytbarhet tillåter de tunnaste väggarna och de finaste detaljerna. Draghållfasthet 280–400 MPa. Används flitigt i lås, hårdvara, kopplingar och precisionsminiatyrdelar.
• Magnesiumlegeringar (AZ91D, AM60): Den lättaste konstruktionsmetallen som används vid pressgjutning, cirka 35 % lättare än aluminium. Draghållfasthet 230–260 MPa. Växande användning i instrumentpaneler för fordon, rattstång, chassi för bärbara datorer.
• Kopparlegeringar (mässing, brons): Används där korrosionsbeständighet, elektrisk ledningsförmåga eller lageregenskaper krävs. Högre verktygsslitage på grund av förhöjda gjuttemperaturer.

De mekaniska egenskaperna hos pressgjutna delar är i allmänhet lägre än smidda ekvivalenter på grund av mikroporositet i gjutgodset, men är tillräckliga för de allra flesta strukturella tillämpningar. Värmebehandling av aluminiumpressgjutgods (T5 eller T6-temperering) kan ytterligare förbättra hållfastheten och hårdheten där det behövs, även om detta är begränsat till lågporositetsdelar producerade genom vakuumassisterade eller pressgjutningsprocesser.

Applikationer där pressgjutning ger mest värde

Att förstå var pressgjutning utmärker sig hjälper till att klargöra när det bör specificeras över konkurrerande processer.

Fordonsindustrin

Bilsektorn står för ungefär 70 % av all produktion av pressgjutning av aluminium globalt. Motorblock, transmissionshus, kopplingshus, oljepumpar, differentialhus, upphängningsfästen och EV-batterihus är alla vanligtvis formgjutna. Strävan mot fordonslättvikt för att förbättra bränsleeffektiviteten och EV-räckvidden har påskyndat övergången från gjutgods av järn och stål till pressgjutgods av aluminium.

Konsumentelektronik

Bärbara ramar, interna strukturramar för smartphones, kamerahus och ljudutrustningshöljen tillverkas via pressgjutning - främst aluminium och magnesium. Möjligheten att producera tunnväggiga strukturella ramar med integrerade värmeavledningsfunktioner och monteringslister gör pressgjutning till den föredragna processen för denna sektor.

Industriell utrustning och elverktyg

Växellådshus, motorändar, pneumatiska och hydrauliska ventilhus och elverktygshus är pressgjutna med hög volym för hållbarhet och dimensionell precision. Möjligheten att integrera komplexa interna portar i hydrauliska ventilkroppar är en specifik fördel med pressgjutning framför maskinbearbetade alternativ.

Hårdvara, lås och beslag

Pressgjutning av zink dominerar högvolymproduktionen av dörrbeslag, hänglåskroppar, skåpbeslag, VVS-armaturer och elektriska kopplingar. Detaljupplösningen och ytfinishen för pressgjutning av zink matchar eller överträffar vad som kan uppnås genom bearbetning, till en bråkdel av kostnaden per enhet i volym.

Begränsningar för att inkludera i ditt processval

Pressgjutning är inte det rätta valet för varje applikation. Att vara tydlig med dess begränsningar förhindrar kostsamma misstag:

• Hög verktygsinvestering: Lågvolymproduktion (under 10 000–20 000 delar) kan ofta inte amortera verktygskostnader konkurrenskraftigt. Sandgjutning eller investeringsgjutning kan vara mer ekonomiskt vid lägre volymer.
• Porositet: Standard högtryckspressgjutning fångar luft i gjutgodset, vilket skapar mikroporositet som begränsar svetsbarheten och försvårar värmebehandling. Vakuumpressgjutning och pressgjutning mildrar detta men ökar processkostnaden.
• Begränsat sortiment av legeringar: Alla metaller är inte lämpliga för pressgjutning. Högsmältande legeringar som stål och titan är inte kommersiellt pressgjutna på grund av de extrema temperaturer som är inblandade och snabba formslitage.
• Begränsningar för delstorlek: Mycket stora delar kräver mycket stora och dyra maskiner. Även om det nu finns strukturella pressgjutmaskiner med spännkrafter över 6 000 ton, finns det fortfarande praktiska begränsningar för delstorlek.
• Designbegränsningar: Väggtjockleken måste förbli relativt enhetlig för att undvika krympningsdefekter. Djupa underskärningar och vissa inre geometrier kräver sidoåtgärder eller kärnor, vilket ökar verktygens komplexitet och kostnad.

Ingen av dessa begränsningar förnekar de centrala fördelarna med pressgjutning – de definierar helt enkelt det arbetsområde inom vilket pressgjutning är det optimala valet.

Framväxande utvecklingar som utökar formgjutningskapaciteten

Pressgjutningsprocessen fortsätter att utvecklas och utökar sitt sortiment av applikationer och tar itu med historiska begränsningar.

Vakuumassisterad pressgjutning

Genom att evakuera luft från formhåligheten före injektion minskar vakuumpressgjutning dramatiskt porositeten. Detta möjliggör T6 värmebehandling av pressgjutgods av aluminium, vilket förbättrar sträckgränsen med 30–50 % jämfört med gjutgods och öppna upp strukturella applikationer som tidigare begränsades till smide.

Halvfast formgjutning (reocasting och thixocasting)

Injicering av metall i halvfast tillstånd - delvis stelnad till en slurry snarare än helt flytande - minskar turbulens och instängd gas under injektion. Halvfasta pressgjutgods har mikrostrukturer som ligger närmare smide, med överlägsna mekaniska egenskaper och svetsbarhet. Adoptionen växer inom fordonskonstruktionskomponenter.

Storformat strukturell pressgjutning

Maskiner med spännkrafter från 6 000 till 9 000 ton används för fordonskonstruktioner för megagjutgods. Dessa system, banbrytande inom volymproduktion av Tesla och nu anammats av flera OEM-tillverkare, producerar kropp-i-vita strukturer i enstaka gjutgods som tidigare krävde dussintals stansade och svetsade komponenter. Detta representerar en fundamental förändring i hur fordonskonstruktioner tillverkas.

Simuleringsdriven verktygsdesign

Avancerad mjukvara för simulering av formflöde och stelning gör att pressgjutningsverktyg kan optimeras innan någon metall skärs. Portplatser, löpargeometri, bräddplacering och kylkanaldesign valideras digitalt, vilket minskar antalet verktygsupprepningar som krävs och förkortar tiden från design till första produktionsdel. Detta minskar den historiskt höga kostnaden och tidslinjens risk för utveckling av pressgjutningsverktyg.
