Hur lång tid tar pressgjutning?

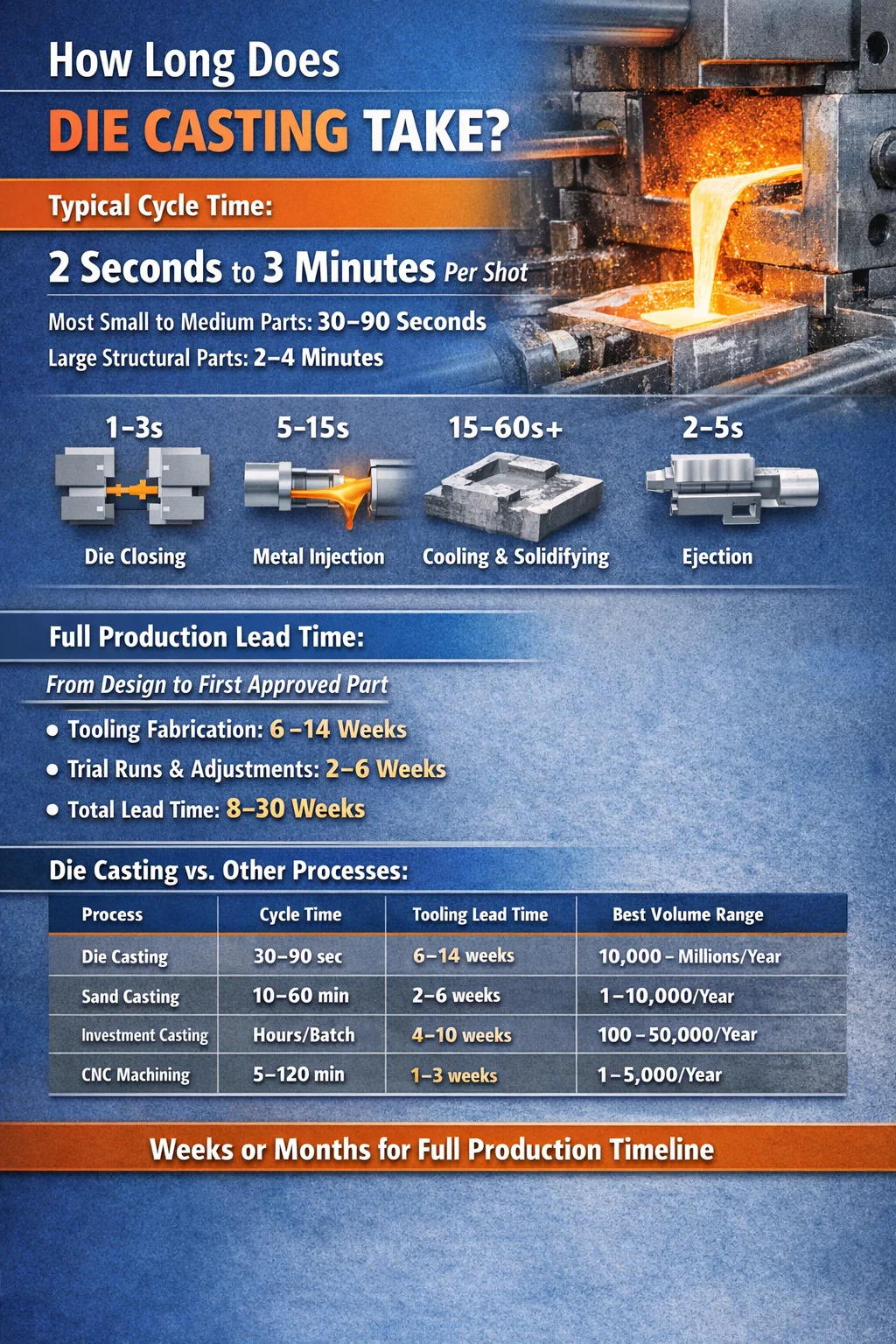

Hur länge Formgjutning ta? Det direkta svaret

En enda formgjutningscykel tar vanligtvis var som helst från 2 sekunder till 3 minuter , beroende på delstorlek, legeringstyp, väggtjocklek och maskinkonfiguration. För de flesta små till medelstora aluminium- eller zinkkomponenter – den typ som används i bilfästen, höljen och hemelektronik – ligger en realistisk cykeltid mellan 30 och 90 sekunder . Stora magnesium- eller aluminiumkonstruktionsdelar för elfordon kan skjuta upp fönstret till 2–4 minuter per skott.

Den cykeltidssiffran berättar bara en del av historien. Innan den första bra delen rullar av linjen, involverar en pressgjutningsoperation verktygstillverkning (vilket kan ta 6–14 veckor), maskininställning, formförvärmning, provtagningar och dimensionsvalidering. Från rådesign till godkänd produktionsdel, hela tidslinjen mäts i veckor eller månader, inte sekunder.

Att förstå både per-shot-cykeln och den totala produktionstidslinjen hjälper köpare, ingenjörer och driftteam att ställa realistiska förväntningar och undvika kostsamma schemaläggningsfel.

Pressgjutningsprocessen: Tidsfördelning steg för steg

Varje pressgjutningscykel består av flera steg i följd. Var och en förbrukar tid och fördröjer i alla skeden in i den övergripande cykeln. Här är vad som faktiskt händer i varje skott:

Stängning och fastspänning

De två halvorna av formen - den fasta formhalvan och ejektorformens halva - förs samman och låses under hög klämkraft. För en 400-tons kallkammarmaskin tar detta steg ungefär 1–3 sekunder . Större maskiner med högre tonnage flyttar mer massa och kan ta 3–5 sekunder bara för att stänga och bekräfta låsningen. Otillräcklig klämkraft leder till flashdefekter, så detta steg kan inte skyndas på godtyckligt.

Metallinsprutning

Smält metall tvingas in i formhåligheten under tryck. Vid pressgjutning med varmkammar - används främst för zink, bly och tennlegeringar - är injektionsmekanismen nedsänkt i smältan, så fyllningstiden är extremt snabb: 0,01 till 0,5 sekunder . Vid pressgjutning med kall kammare - som används för aluminium, koppar och magnesium - måste metall först hällas i en separat spruthylsa, lägga till några sekunder innan injektionen börjar. Själva hålighetsfyllningen i kallkammarprocesserna sker fortfarande i 0,01 till 0,1 sekunder , men den totala injektionsfasen inklusive skänk är närmare 5–15 sekunder.

Solidifiering och kylning

Detta är den enskilt längsta fasen i de flesta pressgjutningscykler. Efter injektion måste metallen svalna tillräckligt för att utveckla tillräcklig strukturell styvhet för utstötning utan distorsion. Kylningstiden beror på detaljens geometri, väggtjocklek, legeringsegenskaper och hur väl formens vattenkylningskanaler är utformade och underhållna.

Tunnväggiga zinkdelar (1,5–2,5 mm väggar) kan stelna in 3–8 sekunder . Aluminiumdelar med 3–5 mm väggar behöver vanligtvis 15–40 sekunder . Tjocka strukturella aluminiumgjutgods med 6–10 mm sektioner kan krävas 60–120 sekunder eller mer. Att minska nedkylningstiden utan att inducera porositet eller skevhet är en av de främsta tekniska utmaningarna vid pressgjutning med hög volym.

Matrisöppning och delutkastning

När delen är tillräckligt solid öppnas formen och utkastarstiften trycker ut gjutgodset ur hålrummet. Denna mekaniska sekvens tar vanligtvis 2–5 sekunder . Delar faller ned på en transportör eller i en kyltank. Utstötningskraften måste kalibreras noggrant — för liten och delen fastnar; för mycket och tunna detaljer går sönder eller deformeras.

Smörjning och återställning

Efter utkastning applicerar robotar eller spraysystem smörjmedel (vanligtvis vattenbaserat) på hålighetens ytor. Detta förhindrar fastsättning och hjälper till att hantera formtemperaturen. Spraytiden varierar från 2 till 10 sekunder beroende på formens komplexitet och antalet sprutmunstycken. Avblåsningscykler för att rensa bort överflödigt smörjmedel lägger till ytterligare 1–3 sekunder. Tärningen stängs sedan och nästa cykel börjar.

Typiska cykeltider efter legering och deltyp

Olika legeringar har olika termiska egenskaper, injektionstryck och stelningsbeteenden. Tabellen nedan visar representativa cykeltider för vanliga pressgjutningsmaterial över delstorlekskategorier:

Zink producerar konsekvent de kortaste cykeltiderna på grund av dess lägre smältpunkt (cirka 380–420 °C), snabbare stelning och kompatibilitet med varmkammarmaskiner som eliminerar skänksteget. Aluminium kräver betydligt längre kylningstid på grund av sin högre termiska massa och gjuttemperatur (620–680°C). Kopparlegeringar, med gjuttemperaturer över 900°C, kräver robusta formmaterial och förlängd kylning, vilket gör dem till de långsammaste inom pressgjutning.

Faktorer som styr hur lång tid pressgjutning tar

Cykeltiden är inte ett godtyckligt nummer som tilldelas av maskintillverkaren. Det härrör från specifika fysiska variabler och processvariabler som ingenjörer kan mäta, modellera och – i betydande utsträckning – kontrollera. De mest påverkande faktorerna är:

Väggtjocklek och delgeometri

Kylningstiden skalar ungefär med kvadraten på väggtjockleken. Dubbla väggtjockleken och du ungefär fyrdubblar den nödvändiga kyltiden, allt annat lika. En del med en 3 mm nominell vägg som svalnar på 20 sekunder kommer att behöva cirka 80 sekunder om den görs om till 6 mm. Det är därför design för tillverkningsbarhet (DFM) recensioner konsekvent strävar efter enhetliga, tunna väggar – inte bara för att spara material, utan för att hålla cykeltider och kostnader per styck hanterbara.

Geometri påverkar också fyllningstiden. Komplexa kaviteter med smala löpare, tunna revben och flera kärnor kräver lägre insprutningshastigheter eller riskerar turbulensinducerad porositet. Delar med djupa fickor eller underskärningar behöver sidoåtgärder (glidkärnor) som lägger till mekaniska steg till öppnings- och stängningssekvenser.

Styrning av matrisens temperatur

Dysens temperatur har en direkt och kraftfull effekt på cykeltiden. Matriser som blir för kalla orsakar för tidig stelning, felkörningar och kallstängningar. Formar som går för varma förlänger kylningstiden och riskerar lödning (metall fastnar på formen). Det optimala formtemperaturfönstret för pressgjutning av aluminium är typiskt 150–250°C vid kavitetens yta, upprätthålls genom en kombination av interna vattenkylningskanaler och extern spraykylning.

Matristemperaturregulatorer (DTC) cirkulerar uppvärmt vatten eller olja genom formen för att stabilisera temperaturen under uppstart och bibehålla den under ihållande produktion. En väldesignad kylkrets kan minska stelningstiden med 20–35 % jämfört med en ooptimerad form med samma geometri. Dåligt placerade kylledningar - för långt från tjocka sektioner - lämnar varma punkter som tvingar operatörer att förlänga kylningstiden på konstgjord väg för att undvika skeva eller blåsor i delar.

Maskintonnage och hastighet

Maskiner med högre tonnage flyttar tyngre valsar och kräver mer tid för öppnings- och stängningsslag, även med snabba hydrauliska eller elektriska drivningar. En 160-tons maskin kan slutföra en klämcykel på 1,5 sekunder; en 2 000-tons maskin som gör konstruktionsdelar till fordon kan ta 5–8 sekunder bara för fastspänning. Elektriska pressgjutmaskiner (servodrivna) uppnår generellt snabbare och mer repeterbara kläm- och insprutningsrörelser än äldre maskiner med endast hydraulik, trimmar ofta 2–5 sekunder per cykel på medelstora delar.

Antal hålrum

Multi-cavity formar producerar fler delar per skott utan att öka cykeltiden proportionellt. En enkavitetsdyna för en liten zinkkoppling kan köras med 15 sekunder per cykel, vilket ger 4 skott per minut. En 16-hålsdyna för samma del på samma maskin går fortfarande med ungefär 15–20 sekunder per cykel, men producerar nu 16 delar per cykel istället för en – vilket effektivt minskar tiden per styck från 15 sekunder till under 1,5 sekunder. Avvägningen är högre formkostnad (en zinkform med 16 hålrum kan kosta $80 000–150 000 $ mot $15 000–30 000 $ för enstaka kaviteter) och mer komplex kvalitetskontroll.

Automationsnivå

Manuella operationer – där en operatör skänker metall, tar bort delar för hand och sprayar formen med en handhållen pistol – introducerar en cykeltidsvariation på 10–30 %. Robotextraktion, automatiserade spraysystem och integrerade trimpressar tar bort denna variation. I helautomatiserade högvolymfabriker som producerar bildelar, hålls cykel-till-cykel-variation rutinmässigt till under 1 sekund, vilket möjliggör noggrann genomströmningsprognoser och konsekvent metallurgisk kvalitet.

Ledningstider för pressgjutning: från design till första produktionsdel

För köpare och projektledare är cykeltiden per skott ofta mindre omedelbart relevant än den totala ledtiden från inköpsorder till första godkänd leverans. Denna tidslinje delas upp i flera distinkta faser:

Verktygsdesign och tillverkning

Pressgjutningsformar är komplexa, precisionsbearbetade verktyg gjorda av H13-varmverktygsstål eller motsvarande kvaliteter. Ett pressgjutningsverktyg i aluminium med medelkomplexitet – enkel kavitet, måttlig geometri, inga sidoåtgärder – tar vanligtvis 6–10 veckor att tillverka från godkänd design. Matriser med flera sidoåtgärder, komplex intern kylning eller snäva dimensionella toleranser kan ta 10–16 veckor . Verktygskostnaden varierar från cirka 15 000 USD för en enkel zinkform till över 300 000 USD för en stor strukturell aluminiumform med vakuumsystem och flera kärnor.

Leverantörer i Kina och Sydostasien citerar ofta 4–6 veckor för verktyg, men detta utesluter ofta konstruktionsgranskningscykler och kan involvera komprimerade tidslinjer som ökar antalet provskott och försenar godkännandet av delar.

Provskott och delkvalificering

Efter att tärningen har installerats på maskinen börjar processen med T1-skott (första försöket). Dessa initiala skott används för att fastställa grundläggande processparametrar - injektionshastighet, fyllningstryck, formtemperatur och kylningstid. Det är extremt sällsynt att en matris producerar överensstämmande delar på den första dagen av försök. De flesta program budget 2–4 försöksomgångar över 2–6 veckor för att justera processen, åtgärda dimensionsavvikelser och lösa ytdefekter.

Formgjutningar av fordonskvalitet kräver PPAP (Production Part Approval Process) eller likvärdig dokumentation, inklusive dimensionsrapporter, materialcertifieringar och processkapacitetsstudier (Cpk ≥ 1,67 för kritiska egenskaper). Denna dokumentationsfas kan läggas till ytterligare 2–4 veckor efter att delar klarat dimensionsinspektion.

Sammanfattning av total ledtid

• Enkel del, inga sidoåtgärder, icke-bil: 8–14 veckor från verktygsbeställning till första godkända leverans
• Formgjutning för fordon med medelkomplexitet: 14–22 veckor
• Stor konstruktionsdel med vakuumpressgjutning och PPAP: 20–30 veckor
• Prototyp pressgjutning (mjuka verktyg, aluminium eller kirksite formar): 2–4 veckor , begränsad volym, lägre noggrannhet

Hot Chamber vs Pressgjutning för kall kammare: Tidsjämförelse

De två huvudformgjutningsprocesserna skiljer sig avsevärt i hastighet på grund av deras grundläggande mekaniska arkitektur:

Pressgjutning av het kammare

I varmkammarmaskiner är injektionscylindern (svanhals) permanent nedsänkt i det smälta metallbadet. När kolven dras in fyller metall kammaren automatiskt. När den går framåt tvingas metall genom svanhalsen och in i formen. Eftersom det inte finns något separat skänksteg, cykeltiderna är dramatiskt kortare — Små zinkdelar kan cykla med 300–500 skott per timme på stansar med flera kaviteter. Denna process är begränsad till legeringar med låg smältpunkt (zink, bly, tenn, lite magnesium) eftersom högre temperaturer bryter ned de nedsänkta komponenterna snabbt.

Cold Chamber Formgjutning

Kallkammarmaskiner håller insprutningsmekanismen åtskild från smältugnen. En operatör eller automatiserad skänkrobot överför ett uppmätt skott av metall till skotthylsan före varje cykel. Detta tillägger 5–15 sekunder per cykel jämfört med varmkammare men tillåter bearbetning av högtemperaturlegeringar som aluminium, magnesium och koppar som skulle förstöra en nedsänkt svanhals. Majoriteten av pressgjutning efter vikt - särskilt aluminiumdelar för bilar - använder kallkammarmaskiner.

Rent praktiskt kan en zinkkoppling tillverkad på en varmkammarmaskin kosta $0,08–0,25 $ per styck enbart i cykeltid. Samma delgeometri omdesignad i aluminium på en kallkammarmaskin kan ha cykeltidsrelaterade kostnader på 0,40–1,20 USD per styck – en verklig kostnadsdrivare i applikationer för konsumentelektronik med stora volymer där hundratals miljoner enheter per år gör varje sekund som räknas.

Hur pressgjutning jämförs med andra tillverkningsprocesser i hastighet

Pressgjutning är en av de snabbaste metoderna för att producera komplexa metalldelar i skala, men dess hastighetsfördel är mest uttalad vid höga volymer. En jämförelse med andra vanliga metallformningsprocesser klargör var pressgjutning står:

Pressgjutningens hastighetsfördel jämfört med sandgjutning och investeringsgjutning är betydande - ofta 10x till 50x snabbare per del när den körs med full produktion. Den hastighetsfördelen, i kombination med utmärkt dimensionell repeterbarhet (toleranser på ±0,1 mm på icke-kritiska egenskaper hålls rutinmässigt), förklarar varför pressgjutning dominerar inom bil-, konsumentelektronik- och apparattillverkning vid volymer över ungefär 10 000 delar per år.

Strategier för att minska gjutningscykeltiden

I högvolymproduktion leder även en 5-sekunders minskning av cykeltiden direkt till mätbara kostnadsbesparingar. En del som körs med 60 sekunder per cykel på en maskin med en belastning på $120/timme kostar $2,00 per cykel. Minska det till 50 sekunder och kostnaden per styck sjunker till 1,67 USD – en 16,5 % minskning utan att byta material, arbete eller omkostnader. Med 1 miljon delar per år är det en årlig besparing på 330 000 USD från en enda processförbättring. De mest effektiva strategierna för att minska cykeltiden är:

Optimera kylkretsdesign

Konform kylning – där kylkanaler följer kavitetens kontur istället för att löpa i raka linjer – kan minska nedkylningstiden genom att 20–40 % jämfört med konventionella borrade kanaler. Konforma kanaler tillverkas med hjälp av additiv tillverkning (3D-utskrift av verktygsstålskär) och placerar kylvatten mycket närmare komplexa ytor. Den initiala verktygskostnadspremien (vanligtvis $10 000–$40 000 extra per skärsats) återvinns snabbt i program med stora volymer.

Använd intensifieringstrycket på rätt sätt

Att applicera högt intensifieringstryck (tryck i 2:a fas) omedelbart efter hålrummets fyllning tvingar metall in i varje detalj och kompenserar för krympning under stelning. Korrekt intensifiering minskar mikroporositeten, vilket i sin tur tillåter tunnare väggar - som svalnar snabbare. Detta är en indirekt men effektiv väg till kortare cykeltider genom förbättrad detaljkonstruktionssäkerhet.

Minimera utkastningstemperaturen

Delar kan kastas ut vid högre temperaturer än vad många operatörer antar, förutsatt att geometrin inte är benägen att skeva och att utkastarstiftet är korrekt placerat. Testning med termisk avbildning och skevningsmätning gör att teamen kan identifiera den minsta säkra nedkylningstiden experimentellt. Många produktionsprogram kör 10–20 % längre nedkylningstider än nödvändigt helt enkelt för att de aldrig omoptimerades efter den första installationen.

Implementera processövervakning i realtid

Moderna pressgjutmaskiner utrustade med sensorer för kavitetstryck, kolvhastighet och formtemperatur kan automatiskt justera processparametrar från skott till skott. Denna adaptiva kontroll förhindrar de överkonservativa kyltider som operatörerna ställer in manuellt för att undvika enstaka defekta skott. Konsekventa processförhållanden minskar också skrothastigheten, vilket effektivt förbättrar nettogenomströmningen utan att ändra maskincykeln alls.

Omdesign för enhetlig väggtjocklek

Tjocka klackar, ribbor eller kuddar som avviker avsevärt från den nominella väggtjockleken skapar hot spots som dikterar den minsta nedkylningstiden för hela delen. Att kärna ut tjocka sektioner, lägga till radieövergångar och byta ut solida kuddar med räfflade strukturer kan eliminera dessa flaskhalsar. I en dokumenterad omkonstruktion av bilfästet, reducerade den maximala väggen från 8 mm till 5 mm (med bibehållen styrka genom ribsgeometri), minskade kyltiden från 75 sekunder till 42 sekunder – en 44 % minskning som flyttade delen till en betydligt mindre, billigare maskinklass.

Post-casting-operationer och deras tidsbehov

Pressgjutningsskottet är bara början. De flesta pressgjutna delar kräver ytterligare operationer innan de är redo att skickas eller monteras. Dessa eftergjutningssteg lägger till tid - ibland mer än själva gjutningscykeln - och måste planeras in i övergripande produktionsschema:

• Trimning / avblinkande: Borttagning av blixt (tunna metallfenor vid skiljelinjer) och löpar-/grindsystem. Manuell blinkning: 30–120 sekunder per del. Automatiserad trimpress: 3–10 sekunder per del.
• Kulsprängning: Ytrengöring och texturförbättring. Batchcykel: 5–15 minuter för en laddning av delar.
• CNC-bearbetning: Borrning, gängning och precisionsfräsning av gjutna ytor. Tiden varierar kraftigt: 30 sekunder till 10 minuter beroende på funktioner och fixtur.
• Värmebehandling (T5/T6 för aluminium): Lösningsbehandling och artificiellt åldrande kan ta 6–24 timmar totalt och kräver schemaläggning för batchugn.
• Ytbehandling (anodisering, pulverlackering, målning): 1–48 timmar beroende på process och slutklass.
• Inspektion och dimensionsmätning: CMM-inspektion på första artiklar eller provplaner: 10–60 minuter per del för omfattande rapporter.

När eftergjutning inkluderas kan den totala tillverkningstiden per del på en arbetsbutik mätas i timmar eller dagar snarare än sekunder. Effektiva produktionsceller kombinerar robotextraktion, inline trimpressar och integrerade transportörer för att minimera tiden mellan operationer och minska lager i process.

Vanliga missuppfattningar om formgjutningstid

Flera ihållande missförstånd om pressgjutningstidslinjer orsakar problem vid inköp, programplanering och kostnadsuppskattning:

"Gjutning går alltid snabbt"

Pressgjutning är snabb för högvolym, upprepad produktion av identiska delar. Det är inte snabbt för låga volymer, eftersom verktygets ledtid dominerar tidslinjen. För en prototypbeställning på 500 delar gör den 10 veckor långa ledtiden för verktyg pressgjutning långsammare än CNC-bearbetning eller till och med investeringsgjutning när det gäller tid till första del. Detta är anledningen till att prototyppressgjutning med tillfälliga aluminiumverktyg finns som en kategori – det accepterar försämrad livslängd för att få delar snabbare.

"Snabbare cykeltid betyder alltid lägre kostnad"

Att minska cykeltiden under det processstabila minimumet ökar skrothastigheten och underhållsfrekvensen för formen. En 10-sekunders minskning av kyltiden som ökar skrot från 2% till 8% sparar maskintid men ökar metall- och omarbetningskostnaderna. Den optimala cykeltiden minimerar den totala kostnaden per produktdel – inte bara maskintid. Detta kräver att skrot- och omarbetningskostnader beaktas tillsammans med maskinbelastningen.

"Min leverantörs offererade ledtid är den totala ledtiden"

Leverantörer anger vanligtvis ledtid för verktyg och ibland T1-prov ledtid. De inkluderar sällan tid för upprepningar av designgranskning, dimensionsgodkännande på kundsidan, förberedelse av PPAP-dokumentation eller logistik. Köpare som tar den angivna verktygstiden som den totala tiden till produktion befinner sig regelbundet 4–8 veckor efter schemat. En realistisk programplan lägger till minst 3–6 veckor till leverantörens angivna nummer för delgodkännande och försörjningskedjan.
