Aluminiummetallgjutning: processer, legeringar och bästa praxis

Vad aluminiumgjutning faktiskt levererar

Aluminiumgjutning är det dominerande valet för lätta strukturella komponenter inom fordons-, flyg-, konsumentelektronik och industriell utrustning – och det av goda skäl. Aluminiumlegeringar ger en densitet på ungefär 2,7 g/cm³ , ungefär en tredjedel av stål, medan högpresterande gjutlegeringar som A380 och A356 uppnår draghållfastheter mellan 160 MPa och 330 MPa beroende på värmebehandling. När du kombinerar det förhållandet mellan styrka och vikt med utmärkt korrosionsbeständighet, hög värmeledningsförmåga (cirka 96–160 W/m·K) och förmågan att fylla komplicerade formgeometrier, blir aluminiummetallgjutning den mest kostnadseffektiva vägen från råmetall till färdig detalj i de flesta scenarier för produktion av medelstora till höga volymer.

Den direkta slutsatsen för alla som utvärderar tillverkningsalternativ: om din del väger mer än den behöver, arbetar i en korrosiv eller termiskt krävande miljö och måste produceras i volymer över ungefär 500 enheter per år, överträffar aluminiumgjutning nästan säkert ståltillverkning, plastformsprutning och zink-gjutning på en total-del-del-gjutning. Resten av den här artikeln förklarar exakt varför, med specifika data om processer, legeringar, toleranser och defektkontroll.

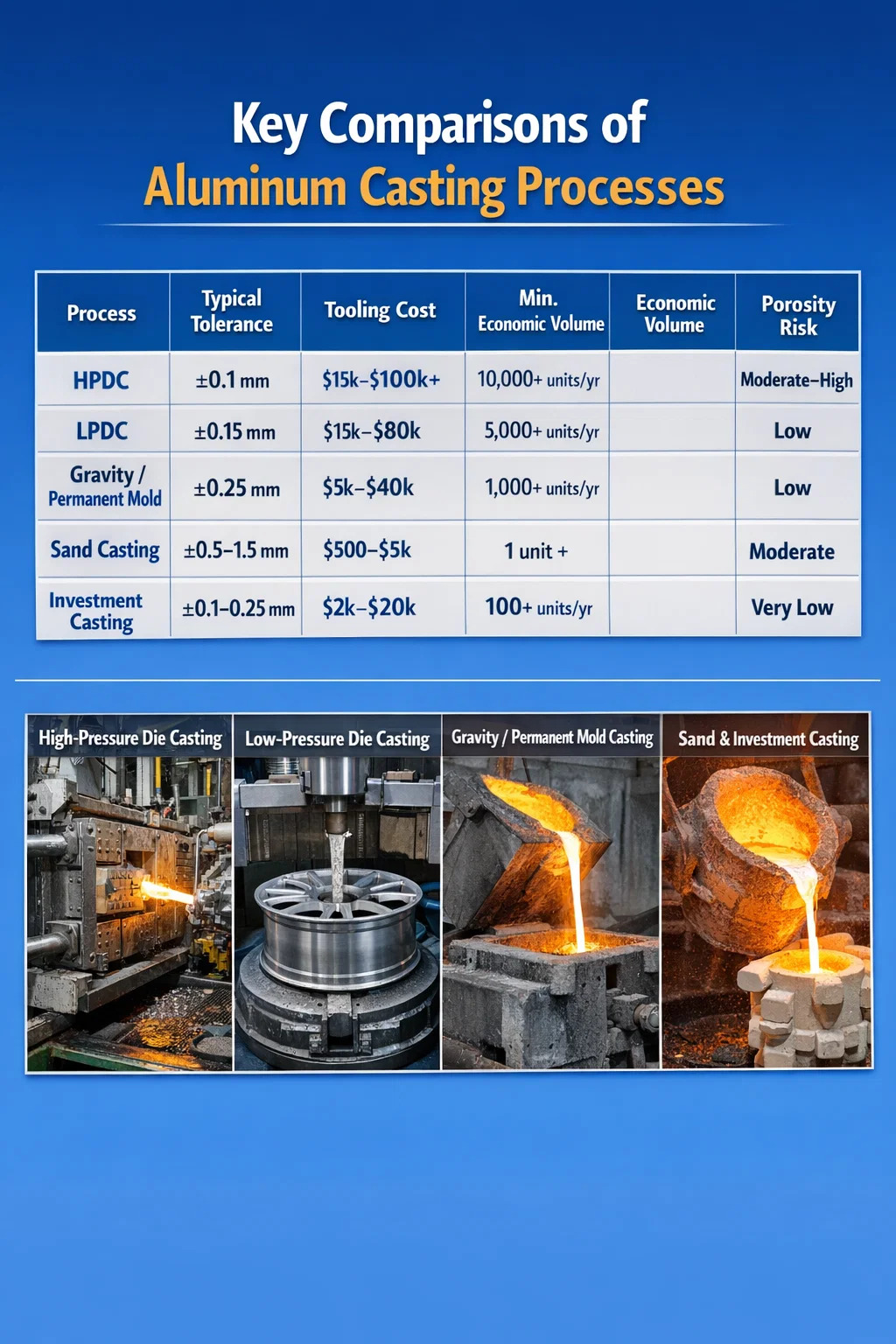

Processer för kärnaluminiumgjutning och när de ska användas

Alla aluminiumgjutningsmetoder är inte utbytbara. Varje process har en distinkt kostnadsprofil, ledtid för verktyg, dimensionsförmåga och ytfinishintervall. Att välja fel process kan lägga till 30–60 % till kostnaden per del eller pressa dimensionstoleranser utanför acceptabla gränser.

Högtrycksgjutning (HPDC)

HPDC tvingar in smält aluminium i ett härdat stålmunstycke vid tryck mellan 10 MPa och 175 MPa. Cykeltiderna går så snabbt som 30–90 sekunder per skott, vilket gör det till den föredragna processen för volymer över 10 000 delar. Dimensionstoleranser på ±0,1 mm på små detaljer är rutinmässigt möjliga. Väggtjocklekar så låga som 1,0–1,5 mm är möjliga. Den huvudsakliga begränsningen är porositeten: instängd gas under snabb fyllning skapar mikroskopiska hålrum som äventyrar trycktätheten och minskar utmattningslivslängden. Vakuumassisterad HPDC åtgärdar detta avsevärt, vilket bringar porositetsnivåerna under 0,5 volymprocent i välkontrollerade operationer. Verktygskostnaden sträcker sig från 15 000 USD för en enkel form med enkel hålighet till över 100 000 USD för komplexa verktyg med flera hålrum, vilket innebär att HPDC endast är ekonomiskt vettigt vid högre volymer.

Lågtrycksgjutning (LPDC)

LPDC trycker smält metall uppåt i formen med ett lufttryck på 0,02–0,1 MPa, vilket resulterar i en långsammare, mer kontrollerad fyllning. Den kontrollerade stelningen ger tätare gjutgods med lägre porositet jämfört med HPDC. Biltillverkare förlitar sig starkt på LPDC av denna anledning - aluminiumfälgar tillverkade av LPDC kan uppnå förbättringar av utmattningslivslängden på 15–25 % jämfört med motsvarande HPDC-hjul. Cykeltiderna är längre, vanligtvis 3–8 minuter, och verktygskostnaderna är jämförbara med HPDC, så LPDC lämpar sig för mellanvolymproduktion av strukturkritiska delar snarare än högvolymskomponenter.

Gravity (permanent mögel) gjutning

Gravity-gjutning använder återanvändbara stålformar utan applicerat tryck. Metall strömmar in med enbart tyngdkraften, vilket ger gjutgods med god ytfinish (Ra 3,2–6,3 µm typiskt), låg porositet och mekaniska egenskaper som är väl lämpade för värmebehandling. A356-T6-delar producerade genom gravitationsgjutning uppnår regelbundet sträckgränser på 200–220 MPa med töjning på 6–10 %, vilket gör dem lämpliga för säkerhetskritiska applikationer som motorfästen, fjädringskomponenter och hydrauliska grenrör. Verktygskostnaden är måttlig, vanligtvis $5 000–$40 000, och ekonomiska volymtrösklar börjar runt 1 000 delar per år.

Sandgjutning

Sandgjutning är fortfarande den mest flexibla gjutningsprocessen för aluminiummetall. Mönsterverktyg kostar så lite som $500–$5.000, ledtider från beställning till första gjutning är ofta under två veckor, och det finns praktiskt taget ingen storleksgräns – sandgjutna aluminiumdelar sträcker sig från 50-grams fästen till flertonspumphus. Dimensionstoleranserna är bredare (±0,5–1,5 mm är typiskt), ytfinishen grövre (Ra 12,5–25 µm) och cykeltiderna mycket längre än pressgjutning, men för prototyper, lågvolymdelar och stora strukturgjutningar är sandgjutning ofta det enda praktiska alternativet. Grön sand, hartsbunden sand och förlorade skumvarianter erbjuder var och en olika avvägningar i noggrannhet och kostnad.

Investeringsgjutning

Investeringsgjutning (förlorat vaxgjutning) av aluminium uppnår den finaste ytfinishen och de snästa toleranserna för alla gjutprocesser – Ra 1,6–3,2 µm och toleranser på ±0,1–0,25 mm är standard. Komplex inre geometri, underskärningar och tunna väggar ner till 1,5 mm kan uppnås utan kärnor. Processen är dyr per del i förhållande till HPDC vid höga volymer, men för flygtillbehör, pumphjul och höljen för medicinsk utrustning där bearbetningskostnaderna annars skulle vara oöverkomliga, minskar investeringsgjutning den totala tillverkningskostnaden avsevärt.

Att välja rätt aluminiumlegering för gjutning

Val av legeringar är utan tvekan det enskilt mest följdriktiga beslutet i aluminiumgjutdesign. Fel legering kan producera sprödhet, dålig flytbarhet under gjutning, överdriven krympningsporositet eller otillräcklig korrosionsbeständighet – inget av dessa kan fixas enbart genom processoptimering. Aluminiumgjutlegeringsfamiljen domineras av kisel (Si) som det primära legeringselementet eftersom kisel dramatiskt förbättrar flytbarheten och minskar stelningskrympningen.

A380: HPDC-arbetshästen

A380 (Al-Si8.5-Cu3.5) är den mest använda pressgjutningslegeringen i världen och står för uppskattningsvis 50–60 % av all aluminium-HPDC-produktion i Nordamerika. Dess höga kiselhalt (7,5–9,5 %) ger exceptionell flytbarhet, vilket tillåter tunna väggar och komplex geometri. Koppartillsatser (3–4%) ökar den gjutna draghållfastheten till ungefär 324 MPa och hårdhet till cirka 80 HB. Avvägningen är reducerad duktilitet (töjning under 3%) och begränsad svetsbarhet. A380 är inte lämplig för applikationer som kräver T5- eller T6-värmebehandling eftersom kopparinnehållet gör den utsatt för spänningssprickor under härdning.

A356 och A357: Värmebehandlade strukturella legeringar

A356 (Al-Si7-Mg0.3) och A357 med högre magnesiumhalt (Al-Si7-Mg0.6) är de primära legeringarna för tyngdkrafts- och LPDC-tillämpningar där strukturella prestanda är viktiga. I T6-tempereringen (lösningsvärmebehandling vid 540°C i 8–12 timmar, släckning, åldring vid 155°C i 3–5 timmar), ger A356-T6 en sträckgräns på 207 MPa , maximal draghållfasthet på 262 MPa och töjning på 6–10 %. A357-T6 höjer sträckgränsen till cirka 290 MPa. Båda legeringarna svarar bra på svetsning och hårdlödning, vilket gör dem lämpliga för sammansättningar. Gjuteriet måste kontrollera magnesiumhalten exakt - förluster på 0,05 % Mg under smältning minskar märkbart de mekaniska egenskaperna.

319 Legering: Det mångsidiga mellanalternativet

319 (Al-Si6-Cu3.5) används flitigt för motorblock, cylinderhuvuden och insugningsgrenrör där måttlig styrka kombinerat med god bearbetbarhet behövs. Den accepterar T5- och T6-behandling. Den gjutna draghållfastheten är cirka 185 MPa; T6-behandling höjer den till cirka 250 MPa. Legeringens kopparhalt ger något bättre stabilitet vid förhöjd temperatur än A356, vilket är relevant för motorkomponenter som växlar mellan omgivningstemperaturer och 200–250°C driftstemperaturer.

535 och 512: Marina och korrosionskritiska tillämpningar

När korrosionsbeständighet är den primära designdrivkraften – marin hårdvara, livsmedelsutrustning, kemiska hanteringskomponenter – överträffar magnesiumdominerande legeringar som 535 (Al-Mg6.2) och 512 (Al-Mg4-Si1.8) kiseldominerande legeringar. De visar utmärkt motståndskraft mot havsvatten och saltstänk utan ytbehandling och har god duktilitet (töjning 8–13 %). Straffet är dålig flytbarhet i förhållande till kisellegeringar, vilket begränsar väggens tunnhet och geometrisk komplexitet. Gjuterier som gjuter 535 måste använda försiktiga ugnsmetoder för att förhindra magnesiumoxidation.

Förstå och kontrollera gjutningsdefekter

Defekter i aluminiumgjutgods är den främsta orsaken till skrotade delar, garantireturer och fel på fältet. Att förstå grundorsaken till varje defekttyp är mycket mer användbart än generiska kvalitetschecklistor, eftersom varje defekt har en annan fix och ofta flera rimliga orsaker som måste isoleras systematiskt.

Porositet: Gas och krympning

Porositet är den vanligaste defekten i aluminiummetallgjutning och finns i två distinkta typer som kräver olika ingrepp. Gasporositet härrör från väte löst i smält aluminium. Flytande aluminium kan lösa upp till 0,69 ml/100 g väte vid sin smältpunkt; solid aluminium rymmer endast cirka 0,036 ml/100 g. Under stelnandet faller detta lösta väte ut som sfäriska porer. Lösningen är avgasning – roterande pumphjulsavgasning med kväve eller argon i 8–15 minuter minskar vätehalten till under 0,10 ml/100 g, vilket är industristandarden för konstruktionsdelar. Test med reducerat tryck (RPT) eller densitetsmätning med Archimedes-metoden bekräftar smältkvaliteten före hällning.

Krympporositet bildas när stelnande metall drar ihop sig (aluminium krymper cirka 3,5–8,5 volymprocent under stelning) och flytande metall kan inte strömma in för att kompensera. Det verkar som oregelbundna, förgrenade tomrum i tjocka sektioner eller på heta ställen. Lösningen är omdesign av grind och risering: tillräcklig stigarvolym, korrekt placering av stigrör ovanför den tyngsta sektionen och kylning av isolerade tjocka områden för att främja riktad stelning mot stigaren. Simuleringsprogram som MAGMASOFT eller ProCAST kan förutsäga krympningsporositet innan verktyg skärs, vilket sparar betydande kostnader för omarbetning av verktyg.

Kalla stängningar och felkörningar

En kall stängning uppstår när två strömmar av smält metall möts men misslyckas med att smälta samman, vilket lämnar en synlig söm eller ett svagt plan. Felkörningar uppstår när metall stelnar innan formen fylls helt. Båda defekterna beror på otillräcklig metalltemperatur, otillräcklig formtemperatur eller för låg fyllningshastighet. För HPDC måste skotthastigheten i den andra fasen (formfyllning) vanligtvis nå 30–60 m/s för att förhindra kallstängning i tunna sektioner. Formtemperaturen för pressgjutning av aluminium hålls vid 150–250°C; att låta den sjunka under 150°C producerar tillförlitligt kallstängningsdefekter i väggar som är tunnare än 2 mm.

Oxidinneslutningar

Aluminium bildar en fast oxidhud nästan omedelbart när den utsätts för luft. Turbulent gjutning viker in denna oxidfilm i gjutgodset som bifilminneslutningar – tunna, dubbelskiktade oxidskivor som dramatiskt minskar utmattningslivslängden och förlängningen. John Campbells bifilmteori har förändrat gjuteripraktiken: nyckeln är att fylla formen utan någon turbulens som viker ytan. Bottenfyllande grindsystem, reducerad inloppshöjd, keramiska skumfilter och långsamma kontrollerade hällhastigheter minskar alla bifilminnehåll. Förbättringar av utmattningslivslängden på 2–5× har dokumenterats i delar där bifilminnehållet reducerades genom enbart omdesign av gating.

Hot Tearing

Varmrivning (hetsprickbildning) inträffar i halvfast tillstånd när gjutgodset hindras från att dra ihop sig och dragspänningarna överstiger hållfastheten hos den delvis stelnade metallen. Det uppträder vanligtvis vid plötsliga sektionsbyten, skarpa inre hörn och områden där formen förhindrar fri sammandragning. Designfixar inkluderar att öka kälradien till minst 3 mm, undvika sektionstjockleksförhållanden som är större än 3:1 vid korsningar och designa formar med lämplig hopfällbarhet eller metallformsektioner som rör sig med gjutgodset under utkastning.

Formdesignprinciper som bestämmer delkvalitet

Formen eller formen är där aluminiumgjutkvaliteten till stor del bestäms – inte på verkstadsgolvet under produktionen, utan under design- och simuleringsfasen innan någon metall skärs. Erfarna gjuteriingenjörer följer en uppsättning etablerade principer som förhindrar de flesta defektkategorier innan den första provgjutningen.

• Skiljelinjeplacering: Skiljelinjen bör vara vid delens bredaste tvärsnitt för att minimera formens komplexitet och tillåta enhetliga dragvinklar. Flytta den bort från kosmetiska ytor undviker blixt i synliga områden.
• Dragvinklar: Utvändiga ytor kräver ett drag på minst 1–2°; invändiga ytor (kärnor) kräver 2–3° eller mer. Att ta bort otillräckligt drag är en av de vanligaste orsakerna till formskador och gjutförvrängning under utkastning.
• Utformning av grindsystem: Portar bör placeras i det tjockaste tvärsnittet och placeras så att formen successivt fylls från botten till toppen. Flera tunna grindar är i allmänhet att föredra framför en stor grind eftersom de minskar den lokala värmekoncentrationen och förbättrar fyllningslikformigheten.
• Bräddbrunnar och ventilation: I HPDC samlar överströmningsbrunnar i slutet av påfyllningsbanorna upp kall metall, oxider och instängd luft som annars skulle bli inneslutningar. Ventiler på 0,05–0,15 mm djup vid avskiljningslinjen tillåter luft att strömma ut utan att blinka.
• Kylkanallayout: Enhetlig formkylning förhindrar lokaliserade heta punkter som orsakar krympning av porositet och formlödning. Konforma kylkanaler – nu bearbetbara med EDM och additivtillverkade stansinsatser – kan minska cykeltiden med 15–30 % jämfört med konventionella borrade kanaler.
• Placering av ejektorstift: Ejektorstiften måste fördelas för att applicera kraft jämnt över delen. Stift koncentrerade i ena änden ger distorsion, speciellt i tunnväggiga gjutgods. Nålmärken måste finnas i icke-kosmetiska, icke-funktionella områden.

Värmebehandling av aluminiumgjutgods: När och hur

Värmebehandling kan öka de mekaniska egenskaperna hos aluminiumgjutgods avsevärt - men bara när legeringen är värmebehandlad och gjutgodset har tillräckligt låg porositet för att härdning inte kommer att orsaka blåsbildning. HPDC-gjutgods med standardnivåer av gasporositet kan inte konventionellt T6-behandlas eftersom den infångade gasen expanderar under lösningens värmebehandlingsblötläggning vid 500–540°C och bildar blåsor på ytan. Detta är en anledning till att HPDC vanligtvis används i form av gjutning eller T5 (endast artificiellt åldrande, utan lösningsbehandling).

T6-behandling för gravitations- och sandgjutgods

För gravitationsgjutgods A356 och A357 börjar T6-cykeln med lösningsvärmebehandling vid 535–545°C i 8–12 timmar, under vilken kiselpartiklar sfäroidiseras och Mg₂Si löses upp i matrisen. Gjutgodset kyls sedan i varmt vatten (60–80°C) istället för kallt vatten för att minska kvarvarande spänningar samtidigt som övermättnad uppnås. Artificiell åldring följer vid 150–160°C i 3–5 timmar. Varje steg är kritiskt: underblötläggning under lösningsbehandling lämnar Mg₂Si olöst och minskar den uppnåbara styrkan med 10–15 %; överåldring minskar styrka och hårdhet när utfällningarna förstoras.

T5-behandling för formgjutning

T5-behandling – artificiell åldring utan föregående lösningsbehandling – är tillämplig på HPDC-gjutgods gjorda med legeringar som behåller viss övermättnad från snabb formkylning. För A380 och liknande legeringar ökar T5-åldring vid 155–165°C i 4–6 timmar hårdheten med 10–20 % och förbättrar dimensionsstabiliteten. Det ger inte egenskapsförbättringarna hos T6 men undviker porositetsrelaterade blåsproblem. För applikationer som kräver fulla T6-egenskaper i formgjuten form, är vakuumpressgjutning eller pressgjutning (som ger lågporositetsgjutgods som är kompatibla med lösningsbehandling) alternativa vägar.

Dimensionell stabilitet och stressavlastning

Gjutgods avsedda för precisionsbearbetning som annars inte är värmebehandlade bör få en avspänningsglödgning vid 230–260°C i 2–4 timmar. Kvarvarande spänningar från stelning och utkastning kan orsaka dimensionsförskjutningar på 0,1–0,5 mm under eller efter bearbetning av tunnväggiga detaljer. Detta är särskilt relevant för hus och ventilkroppsgjutgods med snäva toleranslägen.

Bearbetning av aluminiumgjutgods: hastigheter, matningar och val av verktyg

Aluminium är bland de mest bearbetbara av alla gjutmaterial, men förekomsten av kisel och andra hårda partiklar i gjutlegeringar gör att verktygsval och skärparametrar skiljer sig från de som används för bearbetat aluminium. Att göra detta rätt minskar verktygets livslängd med en faktor på 3–10× jämfört med suboptimala val.

Högkisellegeringar (A380, A390 med 16–18 % Si) är betydligt mer nötande än lågkisellegeringar. Polykristallina diamantverktyg (PCD) är standardvalet för bearbetning i hög volym av dessa legeringar, med en livslängd på 50 000–200 000 delar per egg jämfört med hårdmetalls 2 000–10 000 delar per egg i motsvarande applikationer. För legeringar med lägre volym eller mindre abrasiva (A356, 319) är obelagd eller TiN-belagd hårdmetall kostnadseffektiv.

• Skärhastighet: 300–1 500 m/min för karbid; 1 000–4 000 m/min för PCD på hypoeutektiska legeringar.
• Matningshastighet: 0,1–0,4 mm/tand för fräsning; 0,1–0,5 mm/varv för svarvning.
• Verktygsgeometri: Höga spånvinklar (12–20°) minskar skärkrafterna och förhindrar uppbyggnad av egg. Polerade räfflor minskar vidhäftningen av aluminium.
• Kylvätska: Översvämningskylvätska eller minimal kvantitetssmörjning (MQL) förhindrar termiska expansionsfel i precisionshål; torrbearbetning är möjlig för grovbearbetning men inte finbearbetning av snäva toleranser.

Borrning och gängning av gjutet aluminium kräver uppmärksamhet på hackcykler som rensar spån i djupa hål - aluminiums tendens att galla i gängade gängor under torra förhållanden är en vanlig orsak till verktygsbrott och skrotade delar. Gängformande tappar (snarare än skärande tappar) ger starkare gängor utan spån och är industristandarden för blindgängade hål i aluminiumgjutning.

Ytbehandlingsalternativ för gjutna aluminiumdelar

Som gjutna aluminiumytor är ofta tillräckliga för icke-kosmetiska inre komponenter, men många applikationer kräver förbättrat korrosionsskydd, hårdhet eller utseende. Utbudet av ytbehandlingsalternativ för aluminiumgjutgods är bredare än för de flesta andra gjutna metaller.

Anodisering

Typ II (standard) anodisering ger ett 5–25 µm aluminiumoxidskikt som förbättrar korrosionsbeständigheten och kan färgas i ett brett färgområde. Typ III (hård anodisering) ger skikt på 25–75 µm med ythårdhet upp till 400–600 HV, lämpligt för slitytor. Begränsningen för gjutet aluminium är att hög kiselhalt i HPDC-legeringar (A380 vid ~9% Si) ger mörkare, mindre enhetliga anodiserade ytor än lågkisellegeringar. A356 och 6061 bearbetade legeringar anodiseras till ljusare, mer enhetlig finish. Om kosmetisk anodiseringskvalitet är ett krav måste valet av legeringar ta hänsyn till detta från början av designprocessen.

Kromatomvandlingsbeläggning (Alodine / Iridite)

Kromatomvandlingsbeläggning (MIL-DTL-5541 klass 1A eller klass 3) används ofta inom flyg- och försvarsindustrin för korrosionsskydd och färgvidhäftning. Den tillför praktiskt taget ingen dimensionell uppbyggnad (0,25–1 µm) och bibehåller elektrisk ledningsförmåga, vilket gör den lämplig för EMI/RFI-skärmningstillämpningar. Trivalent kromat (Cr³⁺) formuleringar är nu standard i de flesta anläggningar på grund av sexvärt kromat (Cr⁶⁺) miljöbestämmelser.

Pulverlackering och flytande färg

Pulverlackerade aluminiumgjutgods ger en hållbar, slagtålig finish 60–120 µm tjock. Förbehandling (järnfosfat, zirkonat eller zinkfosfat) bestämmer beläggningens vidhäftning och korrosionsbeständighet – kromfria zirkonatförbehandlingar har blivit standard för exteriöra aluminiumkomponenter för bilar. Flytande primer-toppbeläggningssystem används där strängare filmtjocklekskontroll krävs eller där maskering av komplex geometri gör pulverlackering opraktisk.

Kulsprängning och tumlande

Kulblästring med stål eller keramikkulor med 0,2–0,8 mm diameter används rutinmässigt för att rengöra gjutna ytor av oxidhud, förbättra det visuella utseendet och införa fördelaktiga restspänningar på 50–150 MPa på ytan. Kontrollerad kulblästring av A357 flyggjutgods har visat sig förlänga utmattningslivslängden med 30–60 % i högcykelapplikationer genom denna kompressionsspänningsmekanism. Tumling (vibrerande ytbehandling) i keramiska media gradar kanterna och förbättrar ytfinishen jämnt på komplex geometri utan manuell hantering.

Kvalitetskontrollmetoder för aluminiumgjutning

Effektiv kvalitetskontroll för aluminiumgjutgods kräver flera kompletterande metoder eftersom ingen enskild teknik upptäcker alla defekttyper. Visuell inspektion, dimensionsmätning och oförstörande testning (NDT) är alla nödvändiga i ett komplett kvalitetssystem för kritiska delar.

• Röntgen och CT-skanning: Industriell röntgen (2D-röntgen) är standardmetoden för att detektera inre porositet, inneslutningar och krympning i aluminiumgjutgods. 3D-datortomografi (CT)-skanning ger volymetriska defektkartor med voxelupplösning ner till 5–50 µm, vilket möjliggör kvantitativ porositetsanalys mot acceptanskriterier som ASTM E2868 eller ASTM E505. CT-skanning används allt mer vid utveckling och första artikelinspektion även när produktionsinspektionen använder 2D-röntgen.
• Färgpenetrantinspektion (DPI): DPI avslöjar ytbrytande defekter - sprickor, kallstängningar, ytporositet. Det är billigt och kan användas för alla aluminiumlegeringar. Typ I (fluorescerande) penetrerande system som använder UV-ljus upptäcker finare defekter än synliga färgsystem och är standard för flyggjutningar enligt ASTM E1417.
• Koordinatmätmaskin (CMM): CMM med peksond eller optisk skanner verifierar dimensionell överensstämmelse med GD&T-texttexter. Första artikelinspektionen av en ny gjutning kräver vanligtvis att 100 % av kritiska dimensioner mäts på 3–5 prover; produktionsinspektion använder statistisk provtagning per ANSI/ASQ Z1.4 eller Z1.9.
• Hårdhetstestning: Brinell-hårdhet (HBW 5/250) är standard för aluminiumgjutgods. Det ger en snabb, indirekt verifiering av att värmebehandlingen utfördes korrekt – A356-T6 ska visa 75–90 HB; as-cast A380 visar 75–85 HB. Hårdhetstestning ersätter inte dragprovning för överensstämmelse med specifikationerna men är användbar för 100 % produktionsscreening.
• Drag- och utmattningstestning: Destruktiv mekanisk provning utförs på separat gjutna teststänger eller på uppskurna produktionsgjutgods med frekvenser som specificeras av kundstandarder eller interna kvalitetsplaner. ASTM B108 reglerar teststångsgjutningsprocedurer för gravitation och permanenta formgjutningar.

Kostnadsdrivande i gjutningsprojekt av aluminium

Genom att förstå var kostnaden ackumuleras i ett aluminiumgjutprojekt kan köpare och ingenjörer fatta design- och inköpsbeslut som minskar den totala kostnaden snarare än att bara optimera enskilda rader. De fem största kostnadsdrivarna i de flesta aluminiumgjutprogram är verktygsavskrivningar, råmaterial, energi, skrothastighet och sekundär verksamhet.

Verktygsavskrivning

Vid låga volymer dominerar verktygskostnaden per delkostnad. En $50 000 HPDC-matris avskriven över 10 000 delar lägger enbart till $5,00 per del i verktygskostnad. Vid 100 000 delar bidrar den med 0,50 USD per del. Detta är anledningen till att processval vid låga volymer bör gynna sandgjutning eller lågkostnad gravitationsverktyg även om kostnaden per cykel är högre - aritmetiken för verktygsavskrivning vinner vanligtvis vid volymer under 2 000–5 000 delar per år.

Legeringskostnad och metallutbyte

Kostnaden för primäraluminiumgöt fluktuerar med LME-priset, som har varierat från $1 500 till $3 800 per ton under det senaste decenniet. Sekundärt (återvunnet) aluminium kostar 20–40 % mindre än primärt och används i de flesta pressgjutningsoperationer. Metallutbyte – förhållandet mellan den färdiga gjutningens vikt och den totala gjutna metallen – varierar från 50–60 % för sandgjutning (med stora stigare) till 80–92 % för HPDC (med effektiv grind). En 10% förbättring av avkastningen på en 500-ton-per-år-drift till 2 000 USD/ton aluminiumkostnad minskar materialkostnaden med 100 000 USD per år.

Skrothastighet och dess nedströmseffekt

Skrothastigheten i aluminiumgjutningsoperationer sträcker sig från under 2 % vid välskötta HPDC-anläggningar med hög volym till 10–20 % under nya programlanseringar eller vid gjuterier med dålig processkontroll. Varje 1%-ig ökning av skrotandelen lägger till cirka 1% till kostnaden per del innan man beaktar kostnaden för eventuella sekundära operationer som redan utförts på skrotade delar. För delar som får betydande bearbetning innan defekten upptäcks kan kostnaden per skrotad enhet vara 3–5× enbart gjutkostnaden. Detta är anledningen till att investeringar i processövervakning i realtid – kavitetstrycksensorer, värmeavbildning av formtemperaturen, analys av skottprofiler – har en positiv ROI även vid måttliga produktionsvolymer.

Sekundär verksamhet

Bearbetning, värmebehandling, ytbehandling, montering och läckagetestning är sekundära operationer som ofta överstiger gjutkostnaden i den totala delkostnadsekvationen. En gjutning som kostar 4,00 USD att producera kan kosta 18,00 USD efter bearbetning, 3,00 USD efter värmebehandling och 2,00 USD efter ytfinish – totalt 27,00 USD före eventuell marginal. Design för tillverkning (DFM) granskning fokuserade på att minska sekundära operationer – eliminera onödiga bearbetade funktioner, använda gjutna ytor där toleranser tillåter, designa in självlokaliserande funktioner för fixtur – minskar rutinmässigt den totala tillverkningskostnaden med 15–30 % utan att kompromissa med delens funktion.

Framväxande utveckling inom aluminiumgjutningsteknik

Aluminiumgjutningsindustrin har sett mer tekniska framsteg under de senaste tio åren än under de föregående tre decennierna, främst driven av fordonselektrifiering och lättviktskrav. Flera specifika utvecklingar omformar vad aluminiumgjutning kan producera och till vilken kostnad.

Gigacasting och strukturell formgjutning

Teslas användning av HPDC-maskiner i storformat (6 000–9 000 ton klämkraft) för att producera hela bakre underredesstrukturer som enstaka gjutgods – som ersätter 70–100 individuella stansade och svetsade ståldelar – har väckt ett brett intresse för strukturell pressgjutning. Tillverkningsmetoden minskar antalet delar, eliminerar svets- och monteringsarbete och minskar vikten. Den tekniska utmaningen är att hålla porositetsnivåerna tillräckligt låga för strukturell integritet på dessa skalor. Legeringar som utvecklats specifikt för strukturell pressgjutning, inklusive Silafont-36 och Aural-2, erbjuder högre duktilitet (förlängning 10–15 %) än standard A380 i gjutgods utan värmebehandling, vilket möjliggör T6-uppgraderingar vid behov.

Halvfast metallgjutning (reocasting och thixocasting)

Bearbetning av halvfast metall (SSM) injicerar aluminium i ett delvis stelnat, slurrytillstånd (40–60 % fast fraktion) snarare än helt flytande. Den tixotropa slurryn flyter under tryck men har mycket lägre turbulens än flytande HPDC, vilket resulterar i minimalt medföring av gas och halt av oxidbifilm. SSM-gjutgods uppnår porositetsnivåer under 0,1 % och är helt kompatibla med T6-värmebehandling, vilket ger mekaniska egenskaper som närmar sig bearbetat aluminium. Processkostnadspremien är 20–40 % jämfört med konventionell HPDC, men för applikationer där strukturell integritet och värmebehandlingsbarhet krävs i en formgjuten formfaktor är SSM tekniskt oöverträffad.

Simuleringsdriven formdesign

Gjutsimuleringsmjukvara (MAGMASOFT, ProCAST, Flow-3D Cast) har avancerat till den punkt där fyllningsmönster, stelningssekvens, termiska gradienter och restspänningsfördelningar kan förutsägas med hög noggrannhet innan verktyg tillverkas. Gjuterier som investerar i simuleringskapacitet rapporterar 30–50 % minskningar av verktygsförsök och avslag i första artikel. Det ekonomiska fallet är okomplicerat: ett simuleringspaket som kostar 30 000–80 000 USD per år sparar avsevärt mer i omarbetning av verktyg och skrot vid vilket gjuteri som helst som driver mer än 2–3 miljoner USD i årliga verktygsprojekt.

Additiv tillverkning för verktyg och kärnor

3D-printade sandformar och kärnor – framställda av binde jet printing av kiseldioxidsand – har minskat ledtiderna för sandgjutning från veckor till dagar och möjliggjort komplexa inre geometrier omöjliga med konventionella kärnboxverktyg. En sandkärna som tidigare krävde ett verktyg för 15 000 USD och 6 veckors ledtid kan nu skrivas ut på 24–48 timmar för 200–800 USD. För pressgjutning förbättrar tillsatstillverkade konforma kylinsatser och skotthylsor tillverkade av laserpulverbäddsfusion värmehantering och matrislivslängd mätbart i högproduktionsprogram.
